GIGABYTE 2HE Serversystem R284-S93-AAL1 - Intel XEON6 / GPU
Hersteller-Nr.: 6NR284S93DR000AAL1

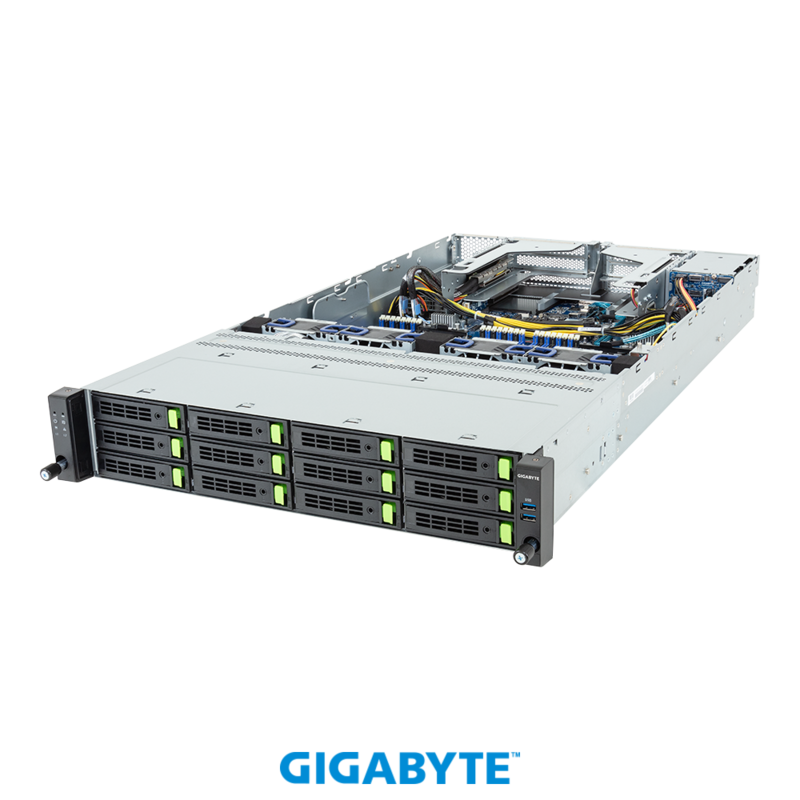

GIGABYTE R284-S93-AAL1: 12 + 2-bay NVMe/SATA/SAS Rackserver für Dual Intel® Xeon® 6 6700/6500-Serie CPUs
Der vielseitige und flexible GIGABYTE R284-S93-AAL1 ist ein 2HE 19"-Rackmountserver, der mit zwei Intel® Xeon® 6 Prozessoren ausgestattet werden und dadurch pro CPU bis zu 144 Kerne ermöglichen kann. Mit den beiden separat für GPUs vorhandenen FHFL PCIe Gen5 x16 Slots ist dieses System optimal für hoch anspruchsvollen Aufgaben wie AI, AI Training, AI Inference, Visual Computing, HPC, Networking oder z.B. als Hybrid/Private Cloud Server.
Der Server hat 32 DIMM Slots für bis zu 4TB DDR5-Speicher und Laufwerksseitig stehen insgesamt 14 Hot-Swap-Steckplätze für 2.5" SSDs oder HDDs zur Verfügung. Dabei unterstützen die 12 Fronteinschübe Gen5 NVMe Speicher (für SAS wird ein optionaler HBA oder RAID Controller benötigt).
Onboard sind 2 Gigabit-LAN-Anschlüsse vorhanden. Diese können aber durch die beiden vorhandenen OCP NIC 3.0 PCIe Gen5 x16 Slots erweitert werden. Ein dedizierter IPMI Management-Port (RJ-45) ist ab Werk vorhanden. Zusätzlich stehen zwei weitere PCIe Gen5 x16 (FHHL) Steckplätze bereit.
Abgerundet wird die umfangreiche Grundausstattung durch redundante 2.700Watt 80 PLUS Titanium Netzteile, sowie redundanten Lüftern zur optimalen Kühlung des Servers.
Hauptmerkmale:
- Dual Gen6 Intel® Xeon® 6700/6500 Serie Prozessoren (max. 350W TDP)
- 8-Channel DDR5 RDIMM / MRDIMM, 32 x DIMMs
- 2x 1Gb/s LAN ports via Intel® I350-AM2

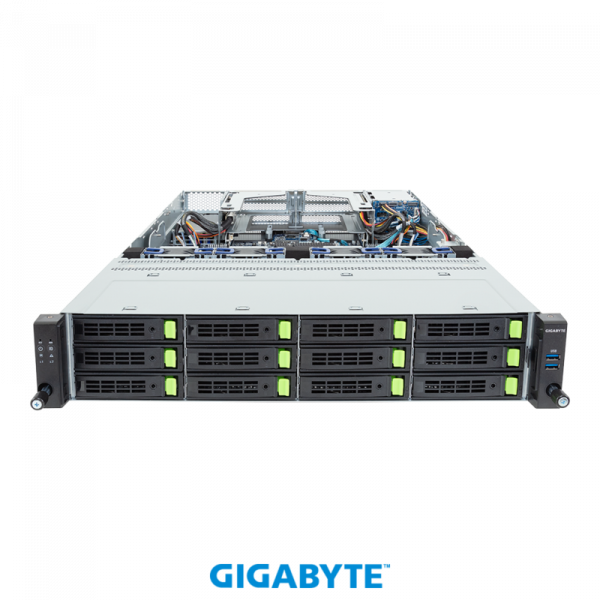

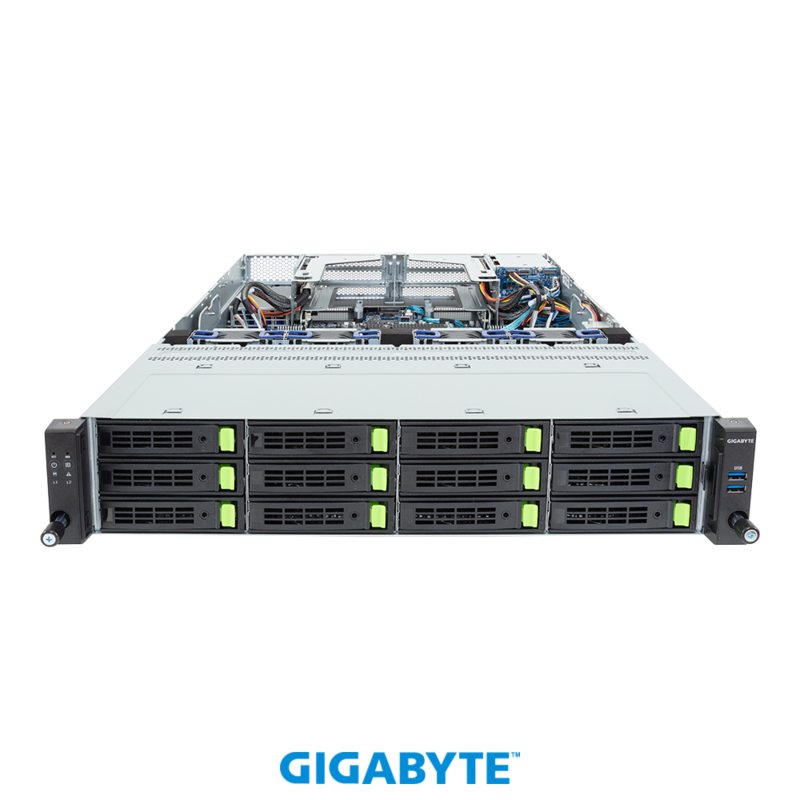

- 12x 3.5"/2.5" Gen5 NVMe/SATA/SAS-4 hot-swap Einschübe (Front)

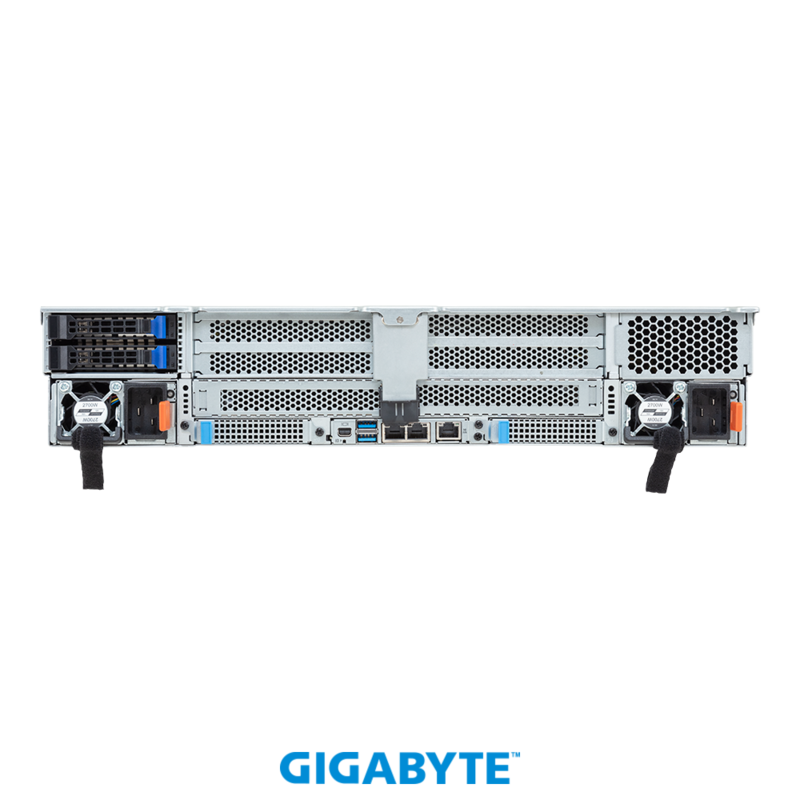

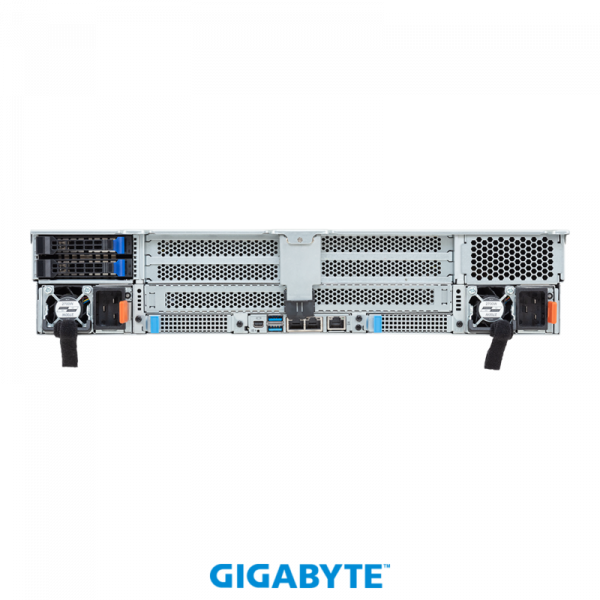

- 2x 2.5" SATA/SAS-4 hot-swap Einschübe (Rückseite)
- 2x M.2 PCIe Gen5 x4 Schnittstellen
- 2x FHFL PCIe Gen5 x16 Slots für GPUs
- 2x FHHL PCIe Gen5 x16 Slots
- 2x OCP NIC 3.0 PCIe Gen5 x16 Slots
- redundante 1+1 2700W 80 PLUS Titanium Netzteile
Das GIGABYTE Server Management (GSM) ist ein Zentrales Management, das die Fernüberwachung und -verwaltung mehrerer GIGABYTE-Server über deren BMCs (Baseboard Management Controllers) ermöglicht. Das GSM besteht dabei aus zwei Komponenten: einem Server-Agenten, der auf jedem Server installiert wird, und einem Server-Dashboard, das von einem zentralen Standort aus verwendet wird.
Alle ausklappen
-
Alle einklappen
Grundkonfiguration Laufwerke (SSDs und HDDs)
Festplatten werden in 2.5" und 3.5" angeboten und stehen als SATA oder SAS Laufwerke zur Verfügung. Bitte berücksichtigen Sie, dass Sie bei der Verwendung von SAS Laufwerken i.d.R. einen zusätzlichen HBA oder RAID Controller benötigen.
Bei Serversystemen, Storages oder Workstations mit 3.5" Wechseleinschüben ist darüber hinaus pro 2.5" SFF Festplatte ein optionaler 2.5" auf 3.5" Rahmen notwendig. Allgemeines Zubehör Software
Prozessor (Dual CPU)
32-Core Intel® Xeon® 6 Prozessoren
64-Core Intel® Xeon® 6 Prozessoren
96-Core Intel® Xeon® 6 Prozessoren
48-Core Intel® Xeon® 6 Prozessoren
112-Core Intel® Xeon® 6 Prozessoren
128-Core Intel® Xeon® 6 Prozessoren
144-Core Intel® Xeon® 6 Prozessoren
RAM (max. 32 DIMMs)
32GB RAM-Module
64GB RAM-Module
128GB RAM-Module
Zusatzkarten (max. 2x PCI-E)
Bei diesem Serversystem können maximal zwei zusätzliche PCI-Express Karten verbaut werden. Möglich sind also z.B. zusätzliche LAN Ports oder aber auch ein Hardware RAID Controller für die verbauten SSDs oder HDDs.
Netzwerkkarten
FibreChannel Host Bus Adapter
Tri-Mode NVMe/SAS/SATA Host Bus Adapter
Tri-Mode NVMe/SAS/SATA RAID Controller
Cache Protection
Zusatzkarten (max. 2x OCP)
Bei diesem Serversystem können maximal zwei zusätzliche Erweiterungskarten im OCP (Open Compute Project) Format verbaut werden.
Festplatten
Festplatten werden in 2.5" und 3.5" angeboten und stehen als SATA oder SAS Laufwerke zur Verfügung. Bitte berücksichtigen Sie, dass Sie bei der Verwendung von SAS Laufwerken i.d.R. einen zusätzlichen HBA oder RAID Controller benötigen.Bei Serversystemen, Storages oder Workstations mit 3.5" Wechseleinschüben ist darüber hinaus pro 2.5" SFF Festplatte ein optionaler 2.5" auf 3.5" Rahmen notwendig.
SATA Festplatten
LFF Festplatten (3.5 Zoll)
LFF SATA Festplatten (3.5 Zoll)
SSDs (NVMe U.2/U.3)
SSDs (Solid State Disks) werden in unterschiedlichen Formfaktoren (2.5", M.2, U.2, PCI-E Steckkarte) angeboten und stehen als SATA, SAS oder PCI-E NVMe Laufwerke zur Verfügung. Bitte berücksichtigen Sie, dass Sie bei der Verwendung von SAS Laufwerken i.d.R. einen zusätzlichen HBA oder RAID Controller benötigen. Bei NVMe U.2 Laufwerken benötigen Sie normalerwiese ebenfalls ein entsprechendes Umrüstkit, was die jeweiligen 2.5" U.2 Slots im Server bzw. der Workstation zur Verfügung stellt. Darüber hinaus dann ggf. ebenfalls einen passenden RAID Controller.
Bei Serversystemen mit 3.5" Wechseleinschüben ist pro 2.5" SFF Laufwerk (HDD/SSD) ein optionaler 2.5" auf 3.5" Rahmen notwendig.
Bei Serversystemen mit 3.5" Wechseleinschüben ist pro 2.5" SFF Laufwerk (HDD/SSD) ein optionaler 2.5" auf 3.5" Rahmen notwendig.

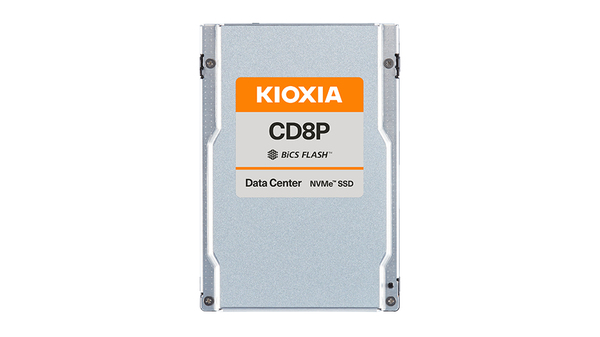

Kioxia SFF NVMe SSDs (U.2) - 15mm
Samsung SFF NVMe SSDs (U.2)
SSDs M.2 (max. 2)
Samsung M.2 SSDs (Enterprise)
SSDs SATA
SSDs (Solid State Disks) können im Formfaktor 2.5" als SATA Laufwerke zur Verfügung gestellt werden.
Samsung SFF SATA SSDs (2.5 Zoll)
Trusted Platform Module (TPM)
Trusted Platform Module (TPM)-Technologie wurde entwickelt, um hardwarebasierte, sicherheitsrelevante Funktionen bereitzustellen. Ein TPM-Chip ist ein sicherer Kryptografieprozessor, der für kryptografische Vorgänge konzipiert ist. Windows11 benötigt zwingend ein vorhandendes TPM2.0 Modul.
Betriebssystem
Server OS
Upgrades für Prozessorkerne
Userlizenzen
Server OS
Upgrades für Prozessorkerne
Userlizenzen
| Formfaktor: | 2HE Rackmount |

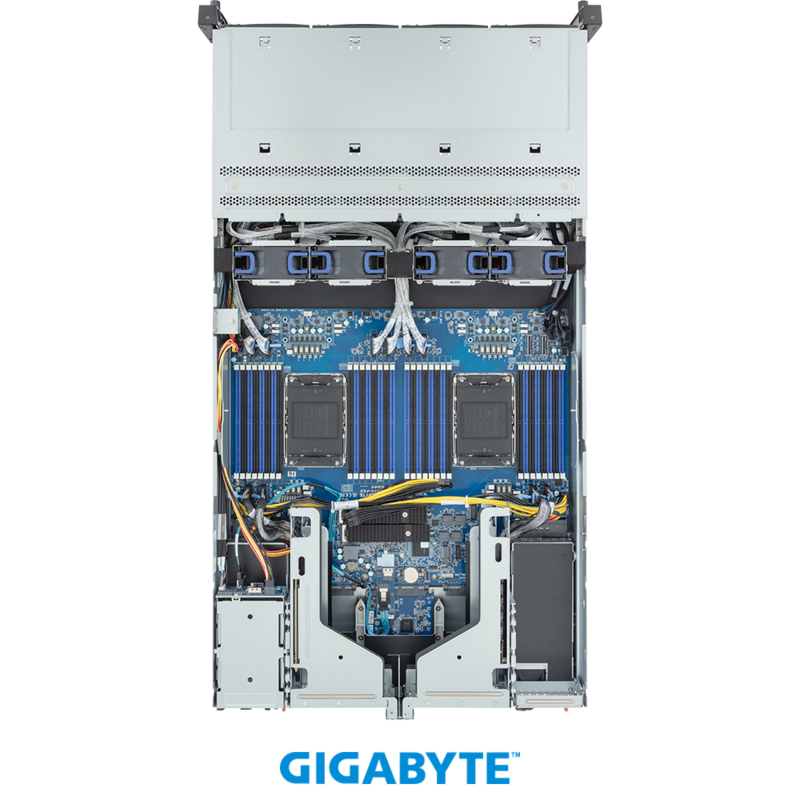

| Motherboard: | MS94-FS0 |
| CPU: | Dual CPU (2x LGA 4710, Sockel E2) 6. Generation Intel® Xeon® CPU Intel® Xeon® 6700-Series Processors Intel® Xeon® 6500-Series Processors TDP bis zu 350 Watt @ 25° C |
| RAM: | max. 4TB DDR5-5600MHz ECC RAM (32 DIMM Slots, 8-Channel/CPU) |
| Chipsatz: | System on Chip |
| Expansion Slots: | 1x FHFL x16 (Gen5 x16), über CPU_0, für GPUs 1x FHFL x16 (Gen5 x16), über CPU_1, für GPUs 1x FHHL x16 (Gen5 x16), über CPU_0 1x FHHL x16 (Gen5 x16), über CPU_1 1x OCP NIC 3.0 (Gen5 x16), über CPU_0 (unterstützt NCSI) 1x OCP NIC 3.0 (Gen5 x16), über CPU_1 (unterstützt NCSI) |
| Speicher: | Front hot-swap: 12x 3.5"/2.5" Gen5 NVMe/SATA/SAS-4 Laufwerkseinschübe (4x NVMe über CPU_0, 8 x NVMe über CPU_1) Rear hot-swap: 2x 2.5" SATA/SAS-4 Laufwerkseinschübe (SATA über CPU_0, durch I/O board) (für SAS/RAID wird ein separater HBA oder RAID Controller benötigt) |
| M.2 Slot(s): | Interne M.2: 2x M.2 (2280/22110) Steckplätze, PCIe Gen5 x4, über CPU_1 Interne M.2 (I/O board): 1x M.2 (2280), PCIe Gen5 x2 Steckplatz, über CPU_0, belegt für SATA |
| LAN: | 2x 1GBase-T LAN ports (RJ-45) Intel® I350-AM2 1x dedizierter IPMI LAN Port (RJ-45) |
| Videosignal: | 1x Mini-DP (integr. in ASPEED® AST2600 |
| Ein-/Ausgänge: | 2x USB 3.2 Gen1 Typ A, 1x Mini-DP |
| Lüfter: | 4x 80x80x38mm |
| Stromversorgung: | Dual 2.700 Watt 80PLUS Titanium Netzteile (redundant) |
| Abmessungen: | B/H/T: 438 x 87.5 x 815 mm |
